Postopek laserskega graviranja: tehnični vodnik po korakih

Postopek laserskega graviranja poteka po jasnem zaporedju: priprava datoteke, nastavitev parametrov laserja (moč, hitrost, fokus, frekvenca), testni vzorec, dejansko graviranje in na koncu zaključna obdelava z merjenjem rezultata. Vsak od teh korakov odloča o kakovosti končnega izdelka, zato je natančnost pri prvih dveh fazah pogosto tista, ki reši ali pokoplje celoten projekt.

Ključnih spremenljivk, ki jih morate nadzorovati, je pet: moč laserja, hitrost pomika, fokusna razdalja, frekvenca oziroma pulzna gostota ter ločljivost graviranja (DPI). Te nastavitve se med seboj prepletajo. Višja moč pri prenizki hitrosti pomeni zažgane robove, prenizka frekvenca pri občutljivih materialih pa razpokan ali neenakomeren vzorec.

Tehnično gledano ločimo tri osnovne pristope: žarjenje (površinska oksidacija brez odstranjevanja materiala), pravo graviranje (ablacija, ki fizično odstrani sloj materiala) in globoko oziroma podpovršinsko označevanje, ki deluje na točno določeni globini pod površino. Katero tehniko boste uporabili, je odvisno od materiala, želenega kontrasta in tega, ali oznaka potrebuje odpornost na obrabo.

• Priprava datoteke: vektor za obrise, raster za slike in polnila.
• Nastavitev parametrov: moč, hitrost, fokus, frekvenca.
• Testni vzorec na odpadnem kosu istega materiala.
• Graviranje serije po potrjenih nastavitvah.
• Zaključna kontrola: vizualni pregled, meritev globine, čiščenje.

Strokovni nasvet: Nikoli ne preskočite testnega vzorca, tudi če ste isti material že gravirali. Serija materiala, vlažnost lesa ali debelina anodizirane plasti se lahko razlikujejta od šarže do šarže, in prav to je najpogostejši vzrok za neenakomerne rezultate pri sicer "preverjenih" nastavitvah.

Kazalo

• Pregled tehnik laserskega graviranja in kdaj katero uporabiti
• Korak za korakom: kako poteka postopek laserskega graviranja
• Katere komponente stroja določajo kakovost graviranja
• Kako izbrati nastavitve glede na material
• Priprava datotek: vektor, raster in preverjanje pred zagonom
• Kaj morate vedeti o varnosti pri laserskem graviranju
• Zaključna obdelava in kako preveriti kakovost gravure
• Najpogostejše težave pri graviranju in kako jih odpraviti
• Kje se lasersko graviranje najbolj obnese v praksi
• Kako Streampress izvaja lasersko graviranje od naročila do dostave
• Kdaj izbrati laser in kdaj raje kaj drugega
• Kako naročiti lasersko graviranje pri Streampress
• Ključne točke za hitro referenco
• Viri

Pregled tehnik laserskega graviranja in kdaj katero uporabiti

Razlika med označevanjem, jedkanjem in graviranjem je predvsem v globini, ki jo laser doseže. Označevanje ostane na površini in spremeni le videz materiala, jedkanje seže do približno 0,001 palca globine, medtem ko pravo graviranje odstrani material v razponu od približno 0,001 do 0,125 palca. Globoko graviranje gre še dlje in doseže največje delovne globine med vsemi tehnikami.

Lasersko graviranje je pri tem subtraktiven proces: laser s taljenjem in izparevanjem odstrani material ter za sabo pusti trajen utor. Zato so take oznake bistveno bolj odporne na abrazijo kot potiskane ali nalepljene oznake, kar je razlog, da industrija zanje pogosto izbira prav lasersko obdelavo namesto tiska ali nalepk.

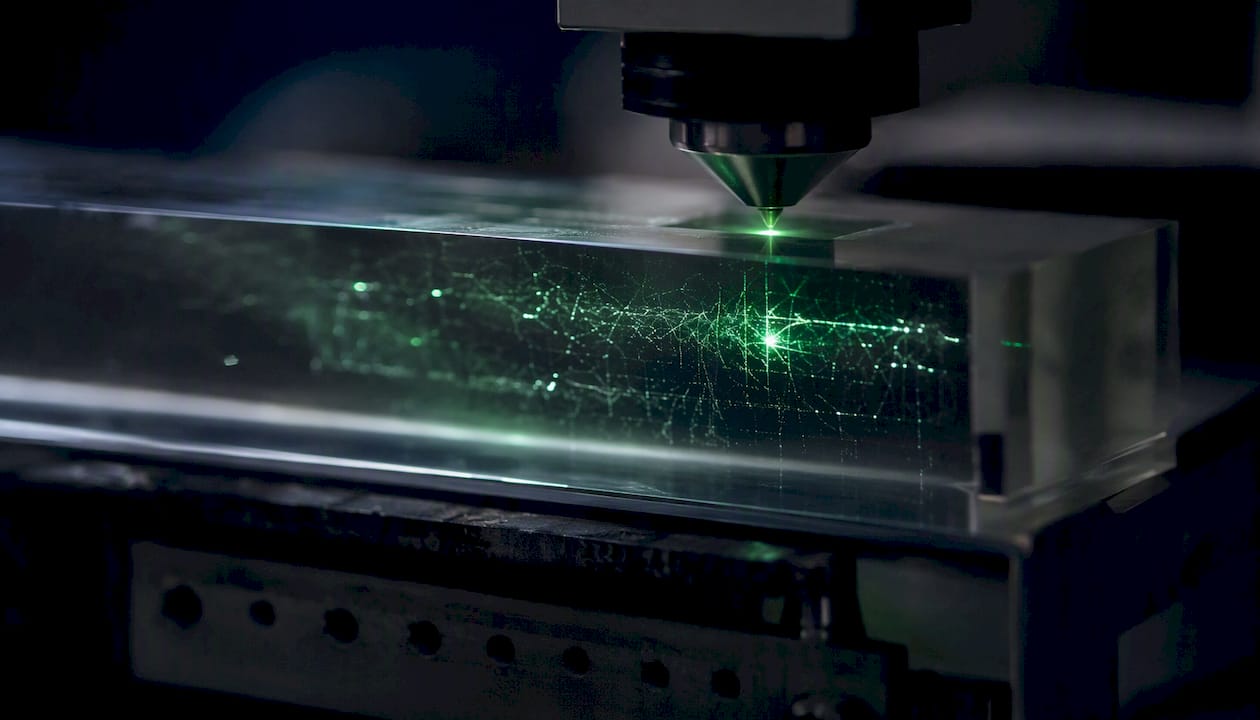

Posebna kategorija je podpovršinsko graviranje, kjer se pri prosojnih materialih, na primer kristalu ali akrilnem steklu, uporablja zeleni laser okoli 532 nanometrov, ki ustvari mikroskopske razpoke nekaj milimetrov pod površino, ne da bi poškodoval zunanjost. Ta tehnika zahteva specializirano opremo in natančno kalibracijo, zato ni primerna za priložnostno uporabo.

Katero tehniko izbrati, je odvisno od treh vprašanj: kakšen kontrast potrebujete, ali oznaka potrebuje trajno odpornost na obrabo in kako debel je material. Za serijske številke na kovinskih ploščicah bo pravo graviranje ali globoko označevanje bolj smiselno kot površinsko žarjenje, saj mora oznaka preživeti leta uporabe.

Korak za korakom: kako poteka postopek laserskega graviranja

Preden laser sploh vklopite, je treba pripraviti datoteko v pravilnem formatu. Vektorske poti (za obrise, logotipe, tanke črte) in rastrske slike (za fotografije, senčenja, polnila) se v stroju obnašata popolnoma različno, zato mešanje obeh brez jasne ločitve plasti pogosto vodi v podvojeno graviranje ali napačno zaporedje.

1. Priprava dizajna. Določite, kateri elementi so vektorski in kateri rastrski, nastavite ločljivost rastra (običajno med 300 in 600 DPI, odvisno od materiala) in preverite širino črt, da se pri majhnih pisavah ne izgubijo detajli.
2. Priprava in fiksiranje materiala. Obdelovanec mora ležati ravno in stabilno; pri cilindričnih predmetih (kozarci, stekleničke) je potreben vrtljivi nastavek, ki sinhronizirano vrti predmet med graviranjem.
3. Nastavitev parametrov stroja. Moč, hitrost, frekvenca in fokus se nastavijo glede na material in debelino, nato sledi testni vzorec na odpadnem kosu.
4. Izvedba graviranja. Stroj izvede zaporedje prehodov po potrjenih nastavitvah, medtem ko odsesavanje sproti odstranjuje dim in delce.
5. Takojšnja kontrola. Vizualni pregled kontrasta in robov, po potrebi meritev globine z mikrometrom.

Testni vzorec ni formalnost, temveč edini zanesljiv način, da preverite, ali se nastavitve ujemajo z dejansko šaržo materiala. Pri serijski proizvodnji priporočamo tri do pet testnih kosov pri različnih hitrostih, preden zaženete polno serijo, saj se lahko že majhna sprememba vlažnosti lesa ali debeline premaza pozna na kontrastu.

• Preverite fokus pred vsakim novim projektom, ne le ob menjavi materiala.
• Dokumentirajte uspešne nastavitve (moč, hitrost, frekvenca) za ponovljivost.
• Pri serijah nad 50 kosov vključite vmesno kontrolo na vsakih 10 do 15 kosov.

Strokovni nasvet: Pri prvem testnem vzorcu vedno gravirajte majhno mrežo besedila z različnimi kombinacijami moči in hitrosti na istem kosu materiala. Tako v petih minutah vidite celoten razpon možnih rezultatov, namesto da bi vsako kombinacijo testirali posebej.

Katere komponente stroja določajo kakovost graviranja

Vrsta laserskega vira je prva in najpomembnejša odločitev. CO2 laserji dobro delujejo na organskih materialih, torej lesu, usnju, akrilu in nekaterih plastikah, medtem ko so fiber laserji domena kovin, saj kovinska površina veliko bolje absorbira njihovo valovno dolžino. Nd:YAG laserji so nekje vmes, uporabni tako za kovine kot za trše plastike, a v komercialni praksi jih fiber laserji pri kovinah počasi izpodrivajo zaradi nižjih stroškov vzdrževanja.

Ključne komponente sistema so laserski vir, galvo skener, fokusna leča F‑theta in nadzorna programska oprema, njihova medsebojna sinhronizacija pa določa natančnost, hitrost in ponovljivost vsake oznake. Galvo skener s pomočjo dveh zrcal usmerja žarek po delovni površini bistveno hitreje kot mehanski pomik celotne glave, kar je razlog, da so galvo sistemi standard pri označevanju kovin in elektronskih komponent.

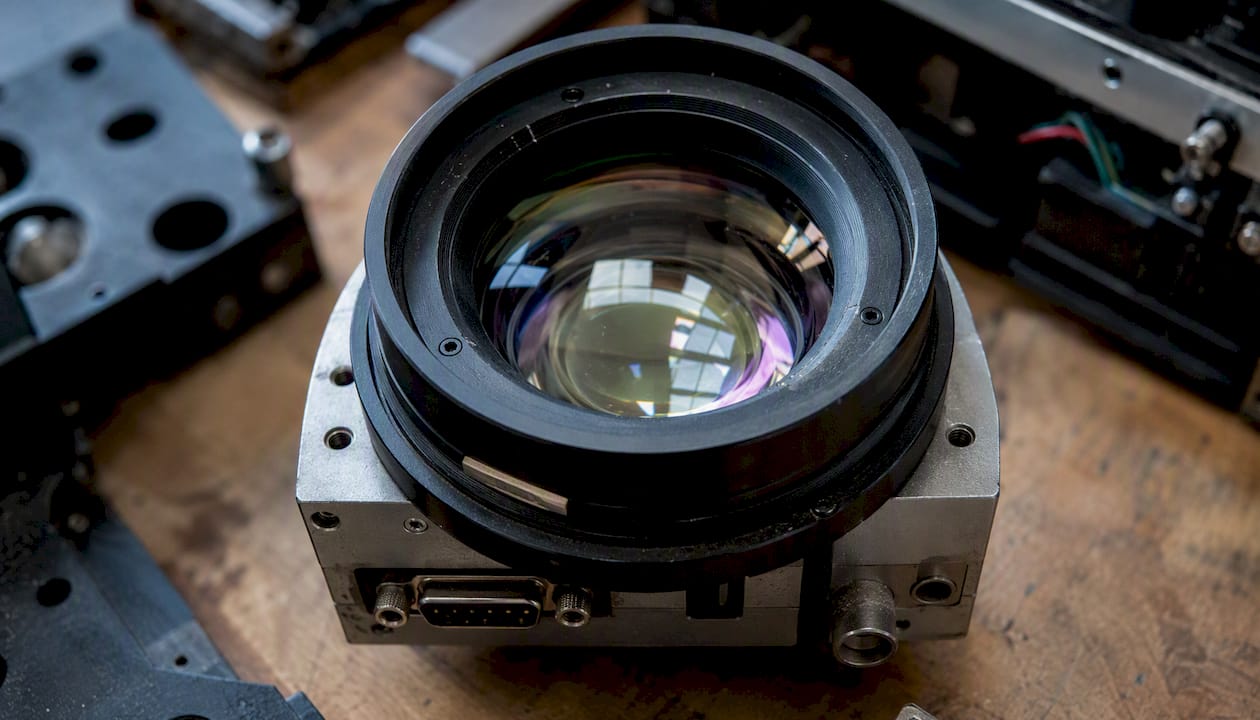

Fokusna leča določa premer žarišča, torej najtanjšo možno linijo, ki jo laser lahko izriše. Ta premer je pri večini industrijskih sistemov med 0,05 in 0,1 milimetra, kar morate upoštevati že pri načrtovanju delov, kjer je pomembna natančna dimenzija, na primer pri urezih za sestavljanje.

Strokovni nasvet: Pri nastavljanju novega materiala spreminjajte naenkrat samo en parameter. Če hkrati spremenite moč in hitrost, ne veste, kateri od njiju je povzročil spremembo rezultata, in test postane neuporaben za prihodnje projekte.

Kako izbrati nastavitve glede na material

Vsak material se pod laserjem obnaša drugače, zato univerzalne nastavitve praktično ne obstajajo. Les in vezane plošče dobro prenašajo CO2 laser pri srednji moči, pri čemer smolnati predeli (npr. vozli) pogosto pustijo temnejši rob zaradi neenakomernega izgorevanja. Akril reagira zelo predvidljivo in pri pravilni hitrosti dobite gladke, skoraj polirane robove, kar ga naredi priljubljenega za znake in dekorativne elemente.

Steklo je poseben primer, saj laser materiala ne odstrani v klasičnem smislu, temveč ustvari mikrorazpoke, ki dajo moten, beličast videz. Za enakomeren rezultat na okroglih kozarcih ali stekleničkah je potreben vrtljivi nastavek, ki sinhronizira vrtenje predmeta s pomikom žarka. Pri kovinah anodiziran aluminij odlično reagira na fiber laser, ki odstrani tanko oksidno plast in razkrije kontrastno osnovno kovino spodaj, medtem ko nerjavno jeklo pogosto potrebuje kemično obdelavo ali posebno pasto za temnejši, bolj izrazit kontrast.

Za dodaten kontrast se pri lesu in kovinah uporabljajo tudi barvna polnila, ki se vtrejo v sveže gravirane utore in po sušenju ostanejo trajno vidna. Pri kovinah je pogosta tudi kemična naknadna obdelava, ki poglobi temno obarvanje oznake.

Nekateri materiali so za lasersko graviranje strogo prepovedani. PVC in nekatere vrste umetnega usnja pri obsevanju sproščajo klorovodik in druge jedke pline, ki so nevarni za dihala operaterja in dolgoročno poškodujejo optiko ter mehanske dele stroja. Ta prepoved ni zgolj priporočilo, temveč varnostna zahteva, ki jo mora spoštovati vsak izvajalec.

• Nikoli ne gravirajte PVC, klorirane plastike ali neoznačenega umetnega usnja.
• Pri dvomu o sestavi materiala zahtevajte tehnični list ali izvedite majhen test na odpadku v dobro prezračenem prostoru.
• Pri barvnih plastikah preverite, ali gre za ABS ali polikarbonat, saj se obnašata precej drugače pod laserjem.

Priprava datotek: vektor, raster in preverjanje pred zagonom

Format datoteke ni podrobnost, temveč pogosto vzrok številka ena za napačno graviranje. Za vektorske poti (logotipi, besedilo, obrisi) uporabite formate SVG, DXF, AI ali PDF z ohranjenimi potmi, medtem ko za rastrske slike (fotografije, senčenja, teksture) potrebujete TIFF, PNG ali visokoresolucijski JPEG. Rastrsko graviranje premika laser vrstico za vrstico in je primerno za slike, vektorsko pa sledi linijam in je hitrejše za tanke črte ter obrobe.

Pred oddajo datoteke v obdelavo preverite naslednje točke:

1. Ali so vse poti zaprte in ali ni odvečnih prekrivajočih se linij, ki bi povzročile dvojno graviranje.
2. Ali je debelina črt (line weight) nastavljena na minimalno vrednost, saj debelejše črte laser interpretira kot polnilo, ne kot obris.
3. Ali je slika pretvorjena v grayscale ali monokromatski raster, kjer temnejši toni pomenijo večjo intenziteto graviranja.
4. Ali so besedilne plasti pretvorjene v krivulje, da se izognete napakam zaradi manjkajočih pisav.
5. Ali datoteka vsebuje odvečne plasti ali sledi iz predhodnih verzij oblikovanja.

Za pripravo poti se v praksi najpogosteje uporabljajo programi kot CorelDRAW, Adobe Illustrator in specializirana programska oprema, ki jo dobavi proizvajalec stroja za neposreden izvoz nastavitev. Pri kompleksnejših projektih je smiselno pripraviti tudi natančen vodnik za pripravo logotipa, saj enaka pravila glede vektorskih poti in kontrasta veljajo tudi pri drugih tehnikah tiska.

• Barvne palete pri rastrskih slikah pretvorite v sivinsko lestvico, preden jih pošljete v obdelavo.
• Preverite ločljivost slike; slika pod 300 DPI bo pri graviranju izgubila detajle.
• Shranite izvirno datoteko ločeno od izvozne verzije za stroj.

Kaj morate vedeti o varnosti pri laserskem graviranju

Laserski stroji za graviranje delajo z visoko koncentrirano energijo, zato varnostni protokol ni opcijski dodatek, temveč pogoj za delo. Osnova je zaščita oči, saj lahko odbit ali sipan laserski žarek trajno poškoduje mrežnico, tudi če ne gledate neposredno v vir. Enako pomembno je učinkovito odsesavanje dima in delcev, ki nastanejo pri izgorevanju ali taljenju materiala, saj lahko dolgotrajno vdihavanje teh delcev škoduje dihalom.

Nadzor dostopa do delovnega območja med obratovanjem stroja preprečuje nenamerne poškodbe, servis optike (čiščenje leč in zrcal) pa ni le vzdrževalni ukrep, temveč tudi varnostni, saj umazana leča lahko povzroči odboj žarka izven predvidene poti.

PVC in materiali z vsebnostjo klora ob obsevanju sproščajo strupene pline, ki poškodujejo tako dihala kot optiko stroja, zato jih nikoli ne smete graviranje brez izrecnega preverjanja sestave materiala. Enako velja za nekatera umetna usnja, ki na pogled niso ločljiva od pravih, a vsebujejo klorirane spojine.

• Vedno uporabljajte zaščito za oči, prilagojeno valovni dolžini vašega laserja.
• Odsesavanje mora delovati ves čas obratovanja, ne le pri "hujših" materialih.
• Redno preverjajte hladilni sistem, saj pregrevanje laserske cevi vodi v nepredvidljive rezultate in okvare.
• Nikoli ne puščajte stroja brez nadzora med daljšim graviranjem.

Strokovni nasvet: Vzdrževanje ni ločeno od varnosti. Umazana leča ne pomeni le slabšega reza, temveč tudi večje tveganje za odboj žarka in poškodbo stroja ali operaterja, zato naj bo čiščenje optike del tedenskega, ne le mesečnega urnika.

Zaključna obdelava in kako preveriti kakovost gravure

Po graviranju sledi čiščenje, ki se razlikuje glede na material. Les in usnje se običajno očistita s krtačo ali stisnjenim zrakom, da odstranite zažgane delce, medtem ko kovine pogosto zahtevajo ultrazvočno čiščenje ali kemično odstranjevanje ostankov oksidacije. Akril po graviranju le redko potrebuje več kot obris z mehko krpo.

Kontrola kakovosti temelji na treh preverjanjih: vizualnem pregledu kontrasta in enakomernosti, meritvi globine z mikrometrom ali laserskim profilometrom ter, pri izdelkih z mehansko obrabo, testu odpornosti proti abraziji. Šele ko testni vzorci prestanejo vsa tri preverjanja, je smiselno zagnati polno serijo.

• Pred serijo potrdite vsaj tri testne vzorce z identičnimi nastavitvami.
• Dokumentirajte tolerančne vrednosti globine (npr. ±0,05 mm) pred zagonom večje serije.
• Hranite fotografije in meritve testnih vzorcev kot referenco za morebitne reklamacije.

Najpogostejše težave pri graviranju in kako jih odpraviti

Šibek kontrast je najpogostejša pritožba pri novih projektih, običajno pa izvira iz prenizke moči ali prevelike hitrosti pomika. Zažgani robovi kažejo ravno nasprotno težavo: moč je previsoka ali fokus ni pravilno nastavljen. Neenakomerna globina po celotni površini pogosto nakazuje na neravno ležeč material ali napačno kalibriran fokus na enem koncu delovne površine.

Razmazan raster, kjer se slika zdi kot bi bila "razmazana", je skoraj vedno posledica napačnega razmika vrstic (DPI) ali prehitrega pomika glave med rastrskim graviranjem. Rešitev je preprosta, a zahteva sistematičnost.

1. Preverite in ponovno nastavite fokus, preden spreminjate katerikoli drug parameter.
2. Zmanjšajte moč in dodajte dodaten prehod pri nizki intenziteti namesto enega močnega prehoda.
3. Očistite optiko, saj se umazanija na leči pogosto kaže kot nepojasnjena izguba kontrasta.
4. Preverite, ali gre za isto šaržo materiala kot pri prejšnjem uspešnem projektu.
5. Zabeležite spremembo nastavitve in rezultat, da zgradite lastno bazo referenčnih vrednosti.

• Šibek kontrast: preverite moč in hitrost, ne najprej fokusa.
• Zažgan rob: znižajte moč, dodajte prehod.
• Neenakomerna globina: preverite ravnost materiala in kalibracijo mize.
• Razmazan raster: prilagodite DPI in hitrost pomika glave.

Kje se lasersko graviranje najbolj obnese v praksi

Serijske številke na industrijskih komponentah, logotipi na promocijskih izdelkih, personalizirana darila z imeni ali datumi, oznake na medicinskih instrumentih in prototipni deli v razvoju izdelkov, vse to so področja, kjer lasersko graviranje nadomešča tisk ali ročno graviranje. Prednost je vedno enaka: trajnost oznake, ki ne obledi in je ne moremo zbrisati.

Panoge se med seboj precej razlikujejo po zahtevah. Promocijska industrija pogosto potrebuje hitro menjavo dizajnov pri majhnih količinah, proizvodnja pa nasprotno zahteva ponovljivost pri velikih serijah z identičnimi nastavitvami. Elektronska industrija uporablja lasersko označevanje za serijske številke in QR kode na ohišjih, medicinska industrija pa za oznake na kirurških instrumentih, kjer mora oznaka preživeti ponavljajočo se sterilizacijo.

Kombinacija natančnosti in trajnosti je razlog, da lasersko graviranje počasi izpodriva tiskane nalepke pri vsem, kar mora preživeti desetletja uporabe, od industrijskih ploščic do osebnih spominkov, ki jih ljudje hranijo doma.

Pri dokumentiranju referenčnih vzorcev za lastno galerijo primerov je smiselno slikati vsak kos pod enako svetlobo in na enakem ozadju, da so razlike v kontrastu med materiali dejansko primerljive. Za navdih pri lastnih projektih si oglejte tudi zbirko primerov tiskovin z lasersko obdelavo, kjer so zbrani konkretni izdelki iz prakse.

Kako Streampress izvaja lasersko graviranje od naročila do dostave

Naš delovni tok pri Streampress sledi istemu zaporedju, ki smo ga opisali skozi cel članek, le da vsak korak spremljamo z lastno kontrolo kakovosti. Naročnik odda projekt skupaj z datoteko in opisom želenega rezultata, mi pregledamo datoteko glede formata, vektorskih poti in ločljivosti, nato pripravimo testni vzorec na dejanskem materialu naročnika, kjer je to mogoče.

Šele ko naročnik potrdi testni vzorec, gre projekt v serijsko izvedbo. Po zaključku sledi zaključna kontrola, kjer preverimo kontrast, globino in splošno kakovost pred pakiranjem in dostavo.

1. Prijava projekta z osnovnimi podatki o materialu in željenem rezultatu.
2. Tehnični pregled datoteke (format, vektorske poti, ločljivost rastra).
3. Izdelava testnega vzorca in pošiljanje v potrditev naročniku.
4. Potrditev nastavitev na podlagi odobrenega vzorca.
5. Izvedba serije po potrjenih parametrih.
6. Zaključna kontrola kakovosti in priprava za dostavo.

Stroški se pri nas delijo na tri postavke: pripravo in nastavitev stroja, izdelavo testnega vzorca ter samo serijsko obdelavo, kjer cena na kos pada z večjo količino. Rok izdelave za manjše serije (do nekaj deset kosov) je običajno krajši od tedna dni, medtem ko večje serije zahtevajo usklajevanje termina vnaprej.

• Priložite datoteko v vektorskem (SVG, DXF, AI) ali rastrskem (TIFF, PNG) formatu, odvisno od dizajna.
• Navedite točen material in, če je mogoče, njegovo debelino.
• Opišite želen kontrast in ali je oznaka namenjena zunanji ali notranji uporabi.

Podroben opis materialov in možnosti najdete na strani za lasersko graviranje in razrez, kjer so navedene tudi kombinacije z drugimi tehnikami tiska, kot je UV tisk na trde materiale.

Kdaj izbrati laser in kdaj raje kaj drugega

Lasersko graviranje je odlična izbira, kadar potrebujete natančnost, trajnost oznake in hitro menjavo med različnimi dizajni znotraj iste serije. Brezkontakten postopek pomeni, da ni obrabe rezalnega orodja in praviloma ni potrebe po zapletenem mehanskem vpenjanju, kar skrajša čas priprave v primerjavi z marsikatero mehansko alternativo.

A laser ni univerzalno orodje. Za doseganje velikih globin, torej milimetrov odstranjenega materiala, ali za kompleksne 3D oblike je pogosto ekonomsko in tehnično boljša izbira CNC obdelava. Enako velja pri debelejših kovinskih ploščah, kjer bi rezanje z nižjemočnim laserjem trajalo predolgo ali sploh ne bi bilo izvedljivo. Kemično jedkanje ostaja smiselno tam, kjer potrebujete zelo velike serije popolnoma enakih plitvih vzorcev po nizki ceni na kos, čeprav z manj fleksibilnosti pri spremembi dizajna.

Sam bi naročnikom svetoval, naj pri primerjavi ponudb ne gledajo le cene na kos, temveč zahtevajo konkreten testni vzorec na svojem materialu, dokumentirane parametre nastavitev in jasen odgovor, kako izvajalec ravna, če prva serija ne dosega dogovorjenega kontrasta ali globine. Izvajalec, ki testnega vzorca noče izdelati ali ga zaračuna nesorazmerno visoko glede na obseg naročila, je pogosto tudi tisti, ki bo pri reklamacijah težaven.

Kako naročiti lasersko graviranje pri Streampress

Streampress ponuja lasersko graviranje in razrez na lesu, akrilu, usnju in kovini z enakim delovnim tokom, ki smo ga opisali zgoraj: pregled datoteke, testni vzorec, potrditev nastavitev in šele nato serijska izvedba.

Za majhne serije in personalizirana darila lahko rezultat pričakujete v nekaj dneh, za večje serije pa se rok uskladi glede na obseg in kompleksnost dizajna. Če želite izdelek kombinirati z barvnim tiskom, si oglejte tudi možnost digitalnega tiska za vizitke, letake in brošure, ki jo pogosto naročajo isti kupci ob personaliziranih izdelkih.

Ob povpraševanju priložite datoteko v vektorskem ali rastrskem formatu, natančno navedite material in debelino ter opišite, ali gre za enkraten kos ali serijo. Kontaktirajte nas prek spletne strani in začnite s testnim vzorcem, preden se odločite za polno serijo.

Ključne točke za hitro referenco

Kakovost laserskega graviranja je odvisna predvsem od pravilnega ujemanja moči, hitrosti, fokusa in frekvence z izbranim materialom, kar potrdi le dejanski testni vzorec.

Viri

Za tehnično poglobitev priporočamo naslednje vire, ki so bili osnova za tehnične navedbe v tem članku:

• Novice - osvetljevanje razlik: poglobitev v tehnike laserskega označevanja, jedkanja in graviranja
• Kako deluje lasersko graviranje in katere materiale lahko izrežete z laserjem - FacFox 3D Printing Service
• Podrobna razlaga principa, materialov in aplikacij laserskega graviranja - Znanje - Hansheng
• How does a laser marking machine work? Principles and key components

Nastavitve iz teh virov jemljite kot izhodišče, ne kot dokončno rešitev. Vsak stroj, vsaka šarža materiala in vsaka leča se malenkostno razlikujejo, zato lastne teste vedno dokumentirajte z opisom parametrov, fotografijo rezultata in meritvijo globine, da si zgradite bazo, na katero se lahko zanesete pri naslednjem projektu.
