Za trajno, natančno in hitro označevanje serijskih številk na kovinskih komponentah je v večini primerov najbolj primeren fiber laser. Kadar potrebujete večjo globino gravure ali oznako, ki prenese ekstremno obrabo (na primer surove odlitke ali komponente na terenu), je bolje mehansko graviranje ali dot-peen. Odločitev je odvisna od materiala, zahtevane globine, hitrosti proizvodnje in berljivosti pri končni uporabi. Preden potrdite celotno serijo, vedno naročite testni vzorec.
Na kratko:
- Fiber laser je najbolj primeren za trajno in natančno označevanje serijskih številk na kovinskih delih, saj deluje brezstično in hitro.
- Pri večjih globinah gravure in obrabi je boljša mehanska gravura ali dot-peen tehnika, še posebej za odlitke in terenske komponente.
- Za zagotavljanje doslednosti je nujno naročiti testni vzorec, ki preveri natančnost, kontrast in globino oznake, preden se naredi celotna serija.
- Za spremenljive serijske številke je najbolje uporabiti vektorske datoteke in uvoz podatkov iz CSV ali ERP sistema, ki omogočajo avtomatsko oštevilčenje.
- Pri graviranju na anodiranem aluminiju ostaja kontrast svetle gravure na temnejši podlagi, medtem ko na kromiranih površinah zahteva previdnost testiranje.
Kazalo
- Primerjava metod za graviranje serijskih številk: lasersko, mehansko in dot-peen
- Kateri material prenese katero graviranje?
- Kako pripraviti datoteke za graviranje spremenljivih serijskih številk
- Kako poteka proizvodnja in kontrola kakovosti pri serijah
- Kako dolgo zdrži lasersko gravirana oznaka?
- Streampress v praksi: od testnega vzorca do serije
- Kaj zahtevati od ponudnika, preden podpišete naročilo
- Kako naročiti testno vzorčenje in serijsko graviranje pri Streampress
- Viri
- Pogosta vprašanja
Primerjava metod za graviranje serijskih številk: lasersko, mehansko in dot-peen

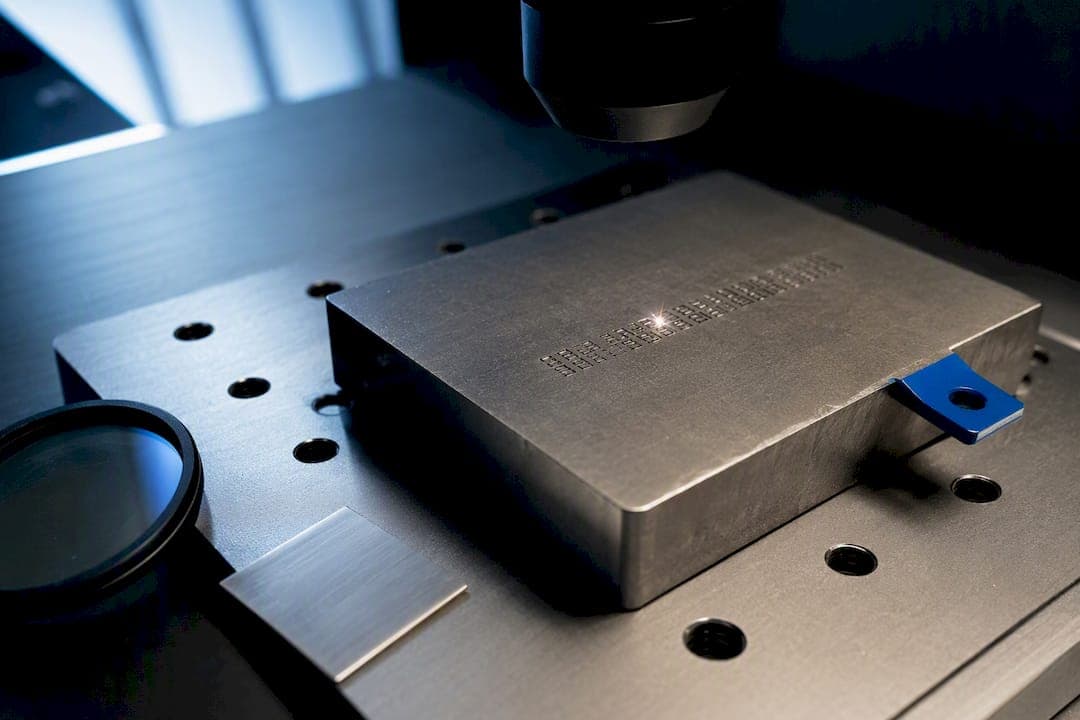

Fiber laser je danes standard za graviranje serijskih številk na kovinskih delih, ker deluje brezstično, hitro in brez obrabe orodja. Laserji za graviranje kovine dosegajo visoko natančnost tudi pri zelo majhnih znakih, kar je ključno pri sledljivosti majhnih komponent. CO2 laserji so sicer cenejši, a delujejo predvsem na nekovinskih materialih ali barvanih površinah, zato se za kovino redko uporabljajo. Nekateri sistemi ponujajo kombinirano tehnologijo (na primer Flexx sisteme), ki preklaplja med valovnimi dolžinami in tako pokrije širši nabor materialov znotraj ene naprave.
Mehansko graviranje in dot-peen ostajata relevantna, kadar fiber laser ne zadostuje:
- Dot-peen udarno vtiska znake v material in doseže globino tudi do nekaj desetink milimetra, kar je pomembno za dele, ki gredo skozi peskanje, brušenje ali korozijo.
- Mehansko rezkanje pusti fizično zajeto brazdo, ki jo je težko odstraniti tudi z agresivnim čiščenjem.
- Oba postopka sta počasnejša od laserja in manj primerna za zapletene vzorce ali drobno pisavo.
Za serijsko proizvodnjo je fiber laser praviloma hitrejši in cenejši na kos, ker ne potrebuje menjave orodja med posameznimi kosi. Mehanske metode pa upravičite takrat, ko trajnost oznake pretehta nad hitrostjo izdelave.
Kateri material prenese katero graviranje?
Nerjavno jeklo se odziva na lasersko graviranje z izrazitim temnim ali oksidiranim kontrastom, kar je idealno za berljive serijske številke brez dodatnega barvanja. Aluminij se obnaša drugače, zlasti če je anodiziran: laser tam pogosto pusti svetlo, belo gravuro na temnejši podlagi, kar je razvidno tudi iz galerij izvedenih projektov na anodiranem aluminiju. Kromirane in druge prevlečene površine zahtevajo previdnost, ker laser lahko preseka samo prevleko in razkrije osnovni material, kar spremeni barvo oznake, ne pa nujno njene trajnosti.
Pri plastiki je treba paziti na toplotno občutljivost. Prenizka moč pusti prešibek kontrast, previsoka moč pa material stopi ali zažge robove znakov.
- Nerjavno jeklo: visok kontrast, dobra ponovljivost, minimalna priprava površine.
- Anodiziran aluminij: svetla gravura na temni podlagi, primerna za tablice in ohišja.
- Kromirane/prevlečene površine: potreben test, da preverite, ali gravura ne razkrije osnovnega sloja.
- Plastika: nižja toleranca moči, pogosto potrebna prilagoditev hitrosti pomika.
Strokovni nasvet: Pri vsaki novi kombinaciji materiala in prevleke naročite testni odtis na odpadnem kosu iz iste serije materiala, ne na generičnem vzorcu. Serija prevlek se med dobavami rade spremeni v odtenku in debelini, kar vpliva na končni kontrast.
Kako pripraviti datoteke za graviranje spremenljivih serijskih številk
Natančnost pri majhnih znakih je odvisna predvsem od formata datoteke. Vektorske datoteke v formatih SVG, AI, EPS ali PDF ohranijo robove ostre tudi pri pisavah pod 3 milimetre višine, kar rastrske slike (JPG, PNG) ne zmorejo.
Za serijsko označevanje s spremenljivimi podatki obstajajo tri praktične poti:
- Uvoz iz CSV datoteke – seznam serijskih številk se samodejno prenese v gravirni program in se zaporedno tiska na vsak kos.
- Neposredna povezava z ERP sistemom – proizvodni sistem sam pošilja podatke stroju, kar odpravi ročno prepisovanje in zmanjša tveganje za dvojne ali izpuščene številke, saj lasersko graviranje ur in delov že podpira tak način dela brez menjave orodij med kosi.
- Kamera za pozicioniranje – sistem prepozna položaj kosa na mizi in samodejno prilagodi mesto gravure, kar je ključno pri nepravilnih ali ročno naloženih delih.
Kamere za pozicioniranje sicer nekoliko podaljšajo cikel na kos, ker stroj najprej fotografira in izračuna lego, a bistveno zmanjšajo napake pri velikih serijah z nepravilno geometrijo.
Kako poteka proizvodnja in kontrola kakovosti pri serijah
Dober proizvodni potek pri serijskem graviranju ima vedno pet korakov: specifikacija naročila, testni vzorec, prilagoditev parametrov, masovna obdelava in končna kontrola. Postopek pri laserskem graviranju po navadi vključuje ravno to zaporedje, ker preskok testne faze pri veliki seriji hitro pomeni ponovitev celotnega naklada.
Testni vzorec mora pokazati:
- natančno lokacijo gravure na kosu, ne le velikost pisave,
- realen kontrast na dejanskem materialu iz iste serije,
- globino, ki jo lahko pozneje preverite z merilnikom,
- berljivost pod povečavo ali skenerjem, če se serijska številka pozneje bere strojno.
Strokovni nasvet: Shranite fotografijo vsakega testnega vzorca skupaj s parametri stroja (moč, hitrost, frekvenca). Ob naslednjem naročilu istega izdelka prihranite čas, ker ne začenjate nastavitev znova od začetka.
Pri masovni obdelavi je smiselna vzorčna kontrola vsakih nekaj deset kosov, ne le pregled prvega in zadnjega. Odstopanja pri fiber laserjih so redka, a se lahko pojavijo zaradi umazane leče ali nihanja v debelini materiala.
Kako dolgo zdrži lasersko gravirana oznaka?
Trajnost oznake je odvisna od štirih dejavnikov: globine gravure, kontrasta, kemične odpornosti in temperaturne obstojnosti materiala. Globlja gravura na nerjavnem jeklu prenese desetletja mehanske obrabe, medtem ko površinska oznaka na mehki plastiki lahko zbledi že po nekaj letih izpostavljenosti soncu.
- Preverite odpornost na trenje s ponavljajočim drgnjenjem po oznaki z abrazivno krpo.
- Testirajte kemično odpornost z razredčilom ali oljem, če bo del v stiku z industrijskimi tekočinami.
- Za zunanjo uporabo preverite obstojnost pri temperaturnih nihanjih med sezonami.
Redno vzdrževanje je pri laserskih oznakah minimalno, ker gravura ni nalepka ali tiskan sloj, ki bi se lahko odlepil.

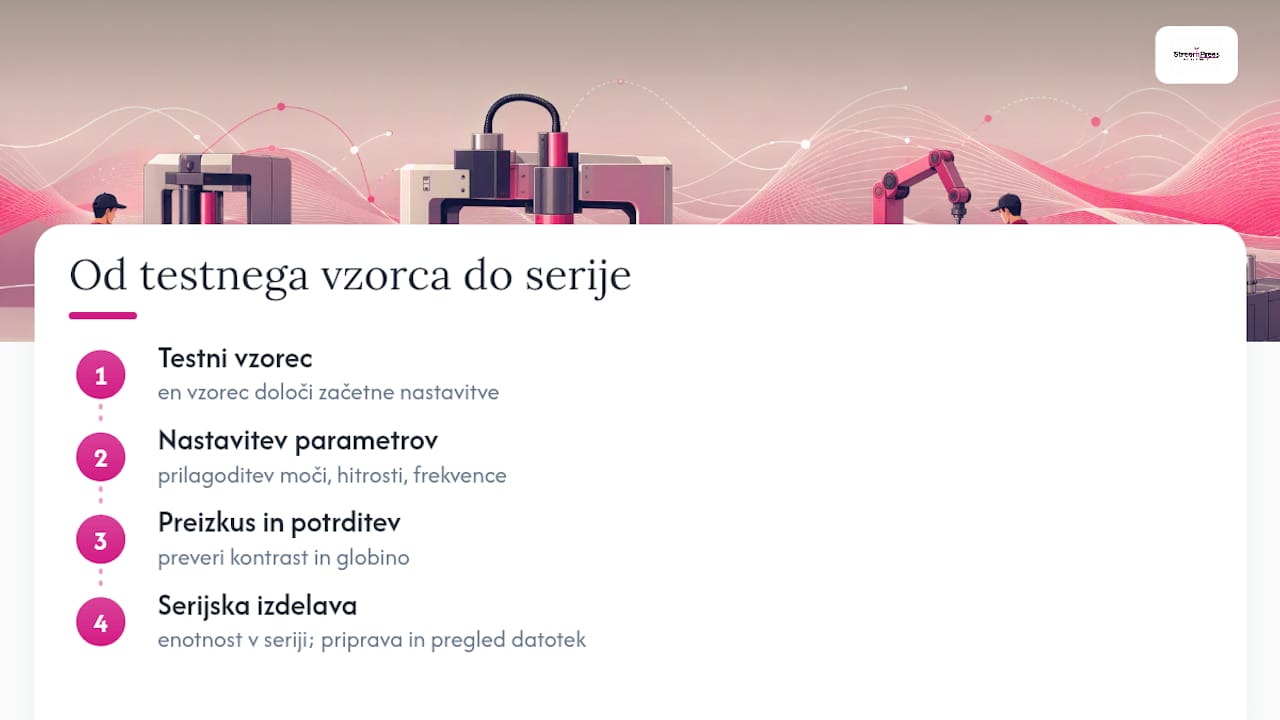

Streampress v praksi: od testnega vzorca do serije
Lasersko graviranje in rezanje se izvaja na lesu, akrilu, usnju in kovini, pri čemer se posamezni koraki ne razlikujejo veliko od tistih pri industrijskem označevanju serijskih številk. Podroben vodnik po postopku laserskega graviranja opisuje, kako testni odtis vodi do končne nastavitve stroja, medtem ko praktičen vodnik po nastavitvah razlaga, kako parametri vplivajo na kontrast in globino. Primer, kako en sam testni vzorec pripelje do enotnosti v celotni seriji, je opisan v zapisu o graviranju lesa. Naročila je mogoče prilagoditi od enega kosa do večje serije, s pripravo datoteke in pregledom pred dejansko izdelavo.
Kaj zahtevati od ponudnika, preden podpišete naročilo
Zahtevajte pisno specifikacijo tolerance globine, natančno lokacijo pisave na risbi in obvezen testni vzorec pred serijo. Preverite, kako ponudnik obvladuje kontrolo kakovosti med serijo, ne le na prvem kosu, in ali podpira uvoz iz CSV ali ERP sistema. Vse to zapišite v povpraševanje, ne le v telefonski pogovor, ker se ustne dogovore pri velikih serijah pogosto razlaga različno.
— Gasper
Kako naročiti testno vzorčenje in serijsko graviranje pri Streampress
Za manjše in srednje serije je hitrejša pot od klasičnega naročanja pri industrijskih obratih, ker pripravo datoteke, testni odtis in izdelavo združi v enem naročilu brez dolgih usklajevanj po elektronski pošti.
Ponudba lahko vključuje lasersko graviranje in rezanje kovine, lesa, akrila in usnja, pa tudi UV tisk na trde podlage, kadar potrebujete barvno oznako namesto vrezane gravure. Za začetek pošljite vektorsko datoteko (SVG, AI ali PDF) in kratek opis materiala ter zahtevane globine. Na podlagi tega Streampress pripravi testni vzorec in ponudbo za UV tisk na kovino ali za neposredno lasersko obdelavo, odvisno od tega, kaj bolje ustreza vaši uporabi. Če želite hiter okvirni strošek že pred pošiljanjem datoteke, si oglejte kalkulator cen in izračunajte ponudbo za vaš obseg naročila.
Viri
Za tehnično ozadje si oglejte delovna polja in materiale pri laserskih sistemih, industrijske laserske naprave pri JM-TRONIK in primere globinske gravure na kovini.
- Graviranje kovine natančno in hitro z laserji Trotec
- Graviranje kovine & gume | Serijske številke, logotipi in ploščice | Tech-gum
Pogosta vprašanja
Katera metoda je najboljša za serijske številke na kovini?
Fiber laser je najpogostejša izbira za kovino, ker je hiter, brezstičen in natančen pri majhnih znakih. Dot-peen ali mehansko graviranje uporabite, kadar potrebujete izjemno globoko in obrabno obstojno oznako.
Ali lasersko graviranje deluje na anodiranem aluminiju?
Da, laser na anodiranem aluminiju običajno pusti svetlo, belo gravuro na temnejši podlagi, kar daje dober kontrast brez dodatnega barvanja.
Kako se pripravi datoteka za spremenljive serijske številke?
Uporabite vektorski format, kot je SVG, AI, EPS ali PDF, in podatke uvozite iz CSV datoteke ali neposredno iz ERP sistema za samodejno zaporedno oštevilčenje.
Zakaj je testni vzorec pri serijskem graviranju obvezen?
Testni vzorec razkrije morebitne težave s kontrastom, globino ali lokacijo gravure, preden se napaka podvoji na celotni seriji, kar prihrani material in čas.
Ali je možna izvedba testnega graviranja pred večjo serijo?
Omogoča se testni odtis in manjše serije, preden se potrdi celoten naklad.
